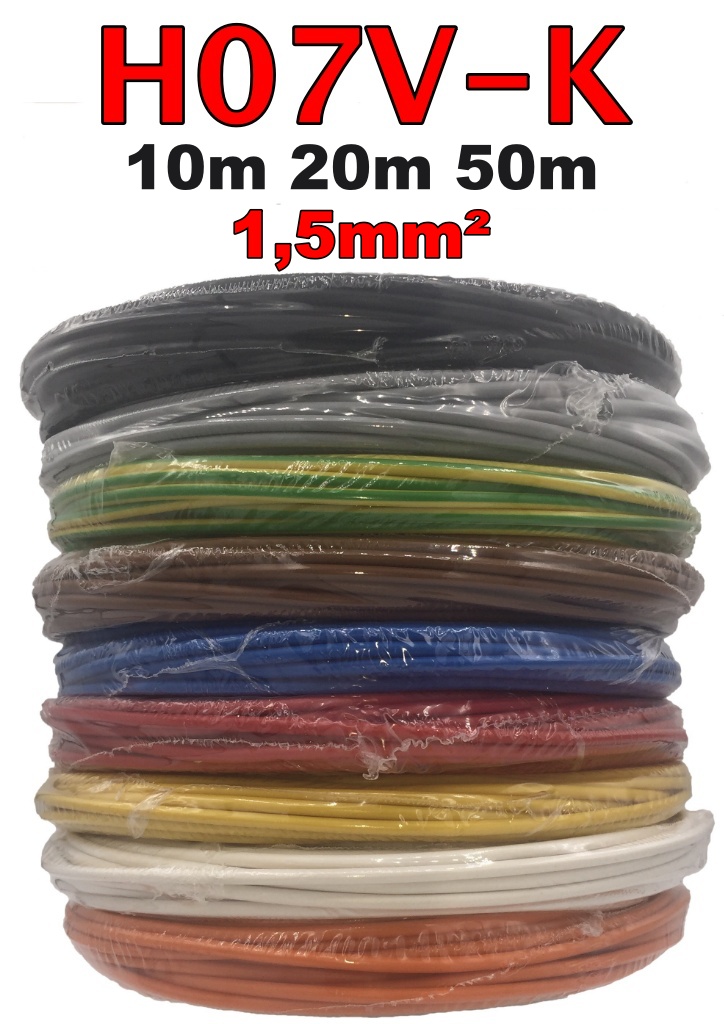

H07V-K 1 x 1,5mm² Ringware, flexibel / 10m / 20m / 50m / Farbwahl
H07V-K 1 x 1,5mm² Ringware, flexibel / 10m / 20m / 50m / Farbwahl
H07V-K 1 x 1,5mm² Ringware, flexibel / 10m / 20m / 50m / Farbwahl

H07V-K 1 x 1,5mm² Ringware, flexibel / 10m / 20m / 50m / Farbwahl

ca. 3-4 Tage ca. 3-4 Tage (Ausland abweichend)
chevron-down
chevron-down
chevron-down
ab 4,32 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel
Beschreibung

Artikeldetails

Artikelbezeichnung: H07V-K  1 x 1,5mm² / Längenwahl / Farbwahl

Außen-Ø mm (ca.):
1,5mm²    2.8 - 3.4

Aderfarbe: nach Auswahl

AWG (ca.):
1,5mm²    16

Hersteller: Je nach Verfügbarkeit / Helukabel / Faber / oder Gleichwertig

Technische Daten

PVC-Einzelader, H07V-K nach DIN VDE 0285-525-2-31 / DIN EN 50525-2-31,
IEC 60227-3; 07V-K in Anlehnung an DIN VDE 0285-525-2-31 / DIN EN 50525-2-31 in Anlehnung an DIN VDE 0285-525-2-31 / DIN EN 50525-2-31, IEC 60227-3

Temperaturbereich bewegt +5°C bis +70°C
nicht bewegt -30°C bis +80°C
Nennspannung AC U0/U 450/750 V
Prüfspannung 2500 V
Mindestbiegeradius nicht bewegt
<8 mm: 4x Außen-ø
8-12 mm: 5x Außen-ø
>12 mm: 6x Außen-ø

Details

Aufbau

  • Cu-Litze blank, feindrähtig nach DIN VDE 0295 Kl. 5 / IEC 60228 cl. 5
  • Aderisolation: PVC nach DIN VDE 0207-363-3 / DIN EN 50363-3 (Mischungstyp TI1)
  • Aderkennzeichnung: siehe Datenblatt

Eigenschaften

  • die bei der Fertigung verwendeten Materialien sind silikon- und cadmiumfrei und frei von lackbenetzungsstörenden Substanzen

Prüfungen

  • flammwidrig nach DIN VDE 0482-332-1-2 / DIN EN 60332-1-2 / IEC 60332-1-2
  • Zertifizierungen und Zulassungen:
  • H07V-K: HAR
  • H07V-K: EAC

Hinweise

  • der Leiter ist metrisch (mm²) aufgebaut, AWG-Angaben sind angenähert und dienen nur der Orientierung
  • Zugelassene Kennzeichnung: schwarz, grün-gelb, blau, braun, rot, weiß, grau, violett, orange, rosa

Verwendung

  • Installation im Elektroinstallationsrohr, auf oder unter Putz oder in ähnlich geschlossenen Systemen.
  • Geeignet für die geschützte feste Verlegung in Beleuchtungsanlagen oder Schalt- und
  • Steuergeräten für Spannungen bis einschließlich 1000 V Wechselspannung oder bis 750 V Gleichspannung gegen Erde.
  • Darf nicht verwendet werden für die direkte Verlegung auf Kabelleitern und Kabelrinnen, ausgenommen als Potentialausgleichsleitung.
Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.
