H07V-K Kabel
1,5mm² bis 6,0mm²
Einzelader Litze Farbwahl
100m

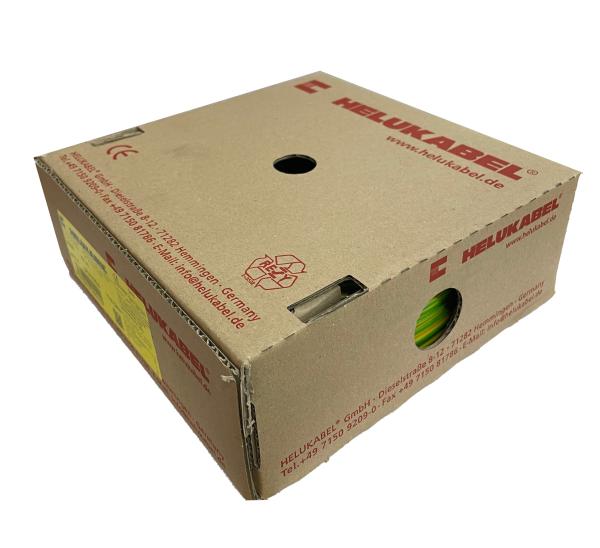

Die Ringe werden in OVP-Karton geliefert also problemlose Entnahme.
Flexible Aderleitung H07V-K
Querschnittwahl und in Ihrer Wunschfarbe
Hersteller: Je nach Verfügbarkeit / Helukabel / Faber / oder Gleichwertig
Verwendung:
Installation im Elektroinstallationsrohr, auf oder unter Putz oder in ähnlich geschlossenen Systemen. Geeignet für die geschützte feste Verlegung in Beleuchtungsanlagen oder Schalt- und Steuergeräten für Spannungen bis einschließlich 1000 V Wechselspannung oder bis 750 V Gleichspannung gegen Erde. Darf nicht verwendet werden für die direkte Verlegung auf Kabelleitern und Kabelrinnen, ausgenommen als Potentialausgleichsleitung.
Anwendungsgebiete:
Verlegung in Rohren auf, in und unter Putz sowie in geschlossenen Installationskanälen
Für die direkte Verlegung auf Pritschen, Rinnen und Wannen nur als Potentialausgleichsleitung
Aufbau:
- Cu-Litze blank, feindrähtig nach DIN VDE 0295 Kl. 5 / IEC 60228 cl. 5
- Aderisolation: PVC nach DIN VDE 0207-363-3 / DIN EN 50363-3 (Mischungstyp TI1)
- flammwidrig nach DIN VDE 0482-332-1-2 / DIN EN 60332-1-2 / IEC 60332-1-2
Elektrische Eigenschaften:
bewegt +5°C bis +70°C
nicht bewegt -30°C bis +80°C
Nennspannung Uo/U 450 / 750 V
Prüfspannung 2500 V
Mechanische und thermische Eigenschaften:
Kleinster zulässiger Biegeradius 6 x D
Temperaturbereich fest verlegt -30 bis +80° C max. Leitertemp.
Norm-Referenzen / Zulassungen:
PVC-Einzelader, H07V-K nach DIN VDE 0285-525-2-31 / DIN EN 50525-2-31, IEC 60227-3; 07V-K in Anlehnung an DIN VDE 0285-525-2-31 / DIN EN 50525-2-31 in Anlehnung an DIN VDE 0285-525-2-31 / DIN EN 50525-2-31, IEC 60227-3
